燃气热水器进水口旋钮图解

时间:2023-05-21 20:08:51 家居 我要投稿

  燃气热水器进水口旋钮图解,燃气热水安装有三条管路分别是自来水(冷水)、热水、燃气,对应有三个阀门分别是冷水阀、热水阀、燃气阀,现在分享燃气热水器进水口旋钮图解。

  燃气热水器进水口旋钮图解1

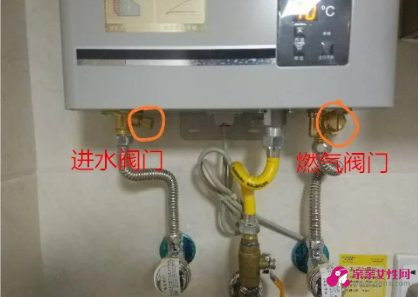

  燃气热水器进水口上面这个可以拧掉的旋钮是排水用的。

  燃气热水器主要是由阀体总成、主燃烧器、小火燃烧器、热交换器、安全装置等组成,还包括烟道式热水器烟道、强排式热水器的强排装置。阀体总成控制着整个热水器的工作程序,它包括水阀、气阀、微动开关和点火器等。热水器安装时,进水管、出水管、燃气管上都应该安装阀门。


  使用燃气热水器注意事项:

  开启水阀后,热水器即自动点燃流出热水,如开启水阀后,热水器不能自动点燃,我们应立即关闭水阀,检查气源是否打开、水压力情况,脉冲点火器是否工作、电池没电也会影响燃气热水器的点燃。

  使用中发现燃气热水器突然熄火或突然出冷水应迅速关闭,待专业人员检查后再用,有时因室内缺氧,热水器自动保护功能启用切断电源,此种情况属正常情况,待室内新鲜空气流通后再使用。

  燃气热水器三个阀门

  冷水阀

  用于控制自来水通断,一般使用三角阀(陶瓷阀芯或者球形阀芯),顺时针旋转为关,逆时针旋转为开

  热水阀

  用于控制热水通断,一般使用三角阀(陶瓷阀芯或者球形阀芯),顺时针旋转为关,逆时针旋转为开

  燃气阀

  用于控制燃气通断,一般为球阀,手柄与管路平行为开启状态,手柄与管路垂直为关闭状态,

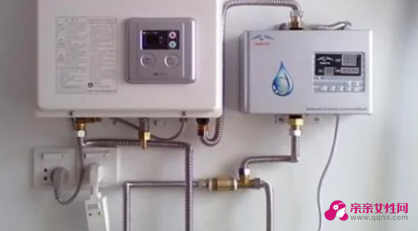

  右边的是进水阀门;最左边的是燃气阀门;中间的是热水管。

  进水阀通常只有全开和全关两种工况,不允许部分开启来调节流量,以免造成过大的水力损失和影响水流稳定,从而引起过大的震动。进水阀也不允许在动水情况下开启,这样既加大了操作力矩,运行上也不需要。

  燃气阀门被广泛应用城市供气管网系统煤气、液化石油气、天然气、氧气等多种燃气介质管路上;驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。

  扩展资料

  进水阀的`结构和性能应有一定的技术要求:

  (1)进水阀应工作可靠,操作简便。

  (2)进水阀应结构简单,体积小,重量轻。

  (3)进水阀应性能优越,有严密的止水密封装置,减少漏水,以便对阀后部件进行检修工作。

  (4)进水阀及其操作机构的结构和强度应满足运行要求,能承受各种工况的水压力和振动,而且不致有过大的变形。当机组发生事故时,能在动水压力下迅速关闭,其关闭时间应满足发电机飞逸允许延续的时间和压力引水管允许水锤压力值的要求,一般不大于两分钟。

  燃气热水器进水口旋钮图解2

  燃气热水器的使用

  1、接通电源

  在使用燃气热水器前,首先要接通电源。开机方式一般分为手动开机和自动开机,手动开机需要用户手动旋转开关按钮,自动开机需要将热水器接通电源后,热水器自动启动。

  2、点燃火苗

  燃气热水器需要使用燃气进行加热,因此需要点燃火苗。操作时需要先打开燃气阀门,然后再按燃气热水器上的点火按钮点燃火苗。如果点火时没有出现火苗,应该立即关闭燃气阀门,等待片刻后再重新尝试。

  3、设置水温

  燃气热水器中的水温可以根据用户需求进行调节。在调节时,需要将热水器外围罩盖打开,找到水温调节按钮,然后根据需要调节水温。

  4、使用热水器

  在设置好水温之后,就可以正常使用热水器了。使用前需要先打开水龙头,等待热水流出后,慢慢地调节热水器出水的温度。使用完毕后,一定要及时关闭燃气阀门和水龙头,确保使用过程中的安全。


  燃气热水器的安全注意事项

  1、燃气热水器应该安装在通风良好的地方,不要将其安装在密闭的房间内。

  2、在点燃火苗之前,应该检查燃气管道是否正常,如果燃气管道存在问题,应该立即通知专业工作人员处理。

  3、燃气热水器在使用过程中,应该保持周围的环境干净整洁,不要在热水器旁放置易燃物品。

  4、在点燃火苗之后,应该时刻注意火苗的状态,如果火苗变小或者突然熄灭,应该立即关闭燃气阀门,并通知专业工作人员进行检查维修。

  5、使用燃气热水器时,要保证家中有人在场,避免热水器发生故障时无人及时处理。

  燃气热水器在使用过程中需要注意安全,遵守使用 *** 和安全注意事项,保证使用的安全性和可靠性,为我们的生活带来很大的便利。

  燃气热水器工作原理

  燃气热水器首先是在进气阀以及进水阀都己打开,电源接通的情况下,在打开热水阀,这时水进入热水器再经过水量传感器流向热交换器中的加热水管。

  当水量传感器感受到水流经时,这时使得其内部磁性转子开始转动,位于水量传感器外部又紧临转子的霍尔集成元件发出电脉冲,送至控制电路(即微电脑程序)。

  当转子的转速到达一定值后,电脑控制的燃烧风机开始启动。而风机自身内部还装有一个霍尔集成元件,当风机的转速到达设定值时,燃气主气阀及燃气比例阀都将打开,燃气进入燃烧器,同时点火器让点火针处火花放电而点火。

  最开始点着的是一只或者是一排燃烧器,但火焰很快向所有燃烧器转移,点燃所有燃烧器。这时位于燃烧器上部的火焰检测棒检出火焰信号,通过控制电路将燃烧指示灯点亮,并使燃烧保持下去。

  火焰的.高温将流过水箱中加热水管的水加热成熟水,随后从热水阀中流出。面板上的温度调节旋纽可以自行设定所需热水温度。但是人们所接触到的实际出水温度,并不是水箱中的温度,而是水箱出口处的热敏电阻进行测量。然后电脑将这两个温度进行比较,并通过调节燃气比例阀的开关,调节燃气量使出水温度达到设定温度。

  反过来,关闭热水阀门后,水流停止,水量传感器中的转子也停止转动,脉冲信号消失。电脑通知燃气主气阀及燃气比例阀关闭,燃烧器中的火焰熄灭,但燃烧用风机继续运转大约70s钟后停止。

  在水路中采用了可调式水阀,通过面板上的旋钮可调节水量,从而改变出水温度。同时在热交换器附近接了一只分流管,可让少部分冷水不经加热而直接加到热水中,以期得到低温的热水。
